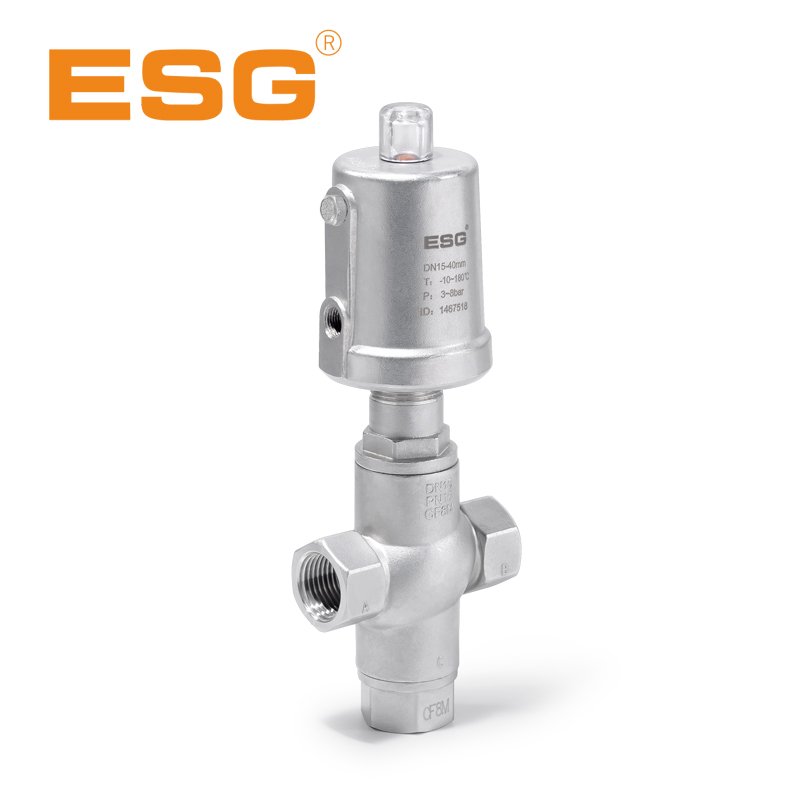

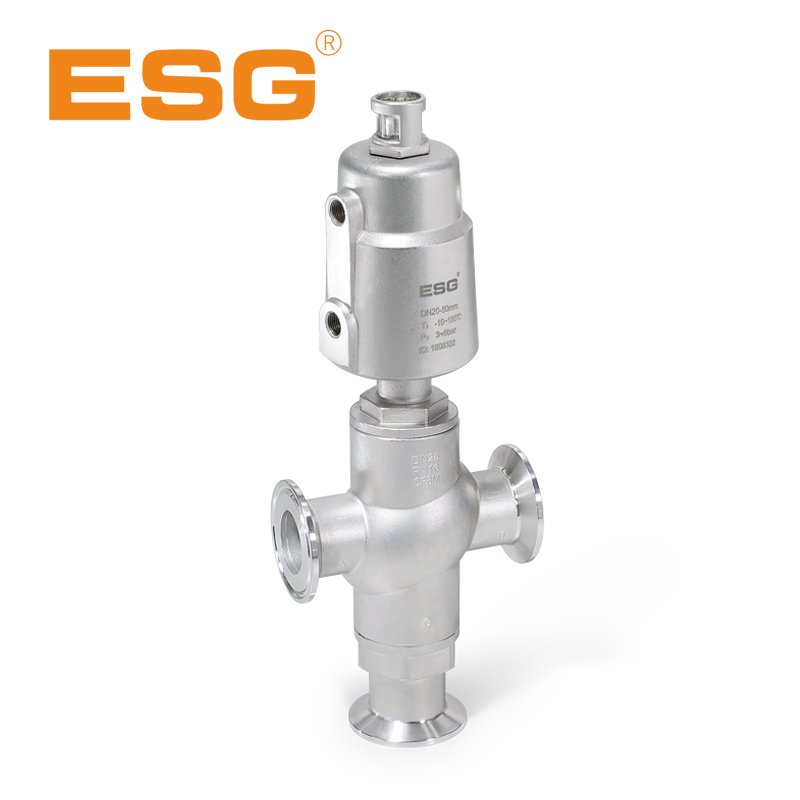

多通道阀

  • 工作原理

    本阀门共有三处通孔,可实现换向分流、或混合功能,在一定程度上可替代两只两通截止阀。阀门在非工作状态时,由于弹簧力的作用,阀门C端常闭,B端常开;当执行器活塞被压缩气体作用时,阀门C端打开,B端关闭。双作用形式时,靠压缩空气控制阀门开启与关闭。

技术参数

管道压力:Max16bar (232psi)

控制压力:3-8bar (43.5-116psi)

控制介质:洁净的压缩空气或中性气体

阀体材质:CF8M

气缸材质:CF8

密封材质:PTFE

介质温度:-10℃ — +180℃ (PTFE常温型)

环境温度:-10℃ — +80℃

控制形式:单作用常闭,双作用常闭,双作用自由态

连接形式:螺纹式、快装式

适用介质:水、蒸汽、油、中性气体或液体,有机溶剂,

                  酸碱溶液等

泄漏等级:DIN EN 12266 A级
