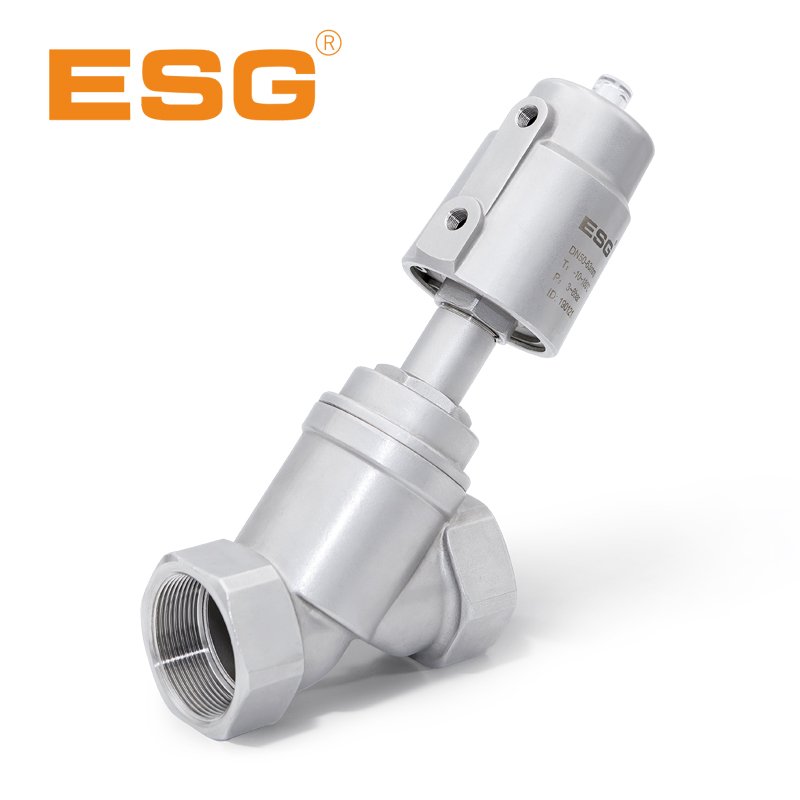

Y型角座阀

  • 工作原理

    本产品采用较小尺寸气缸,却能实现较高的密封保压力。其原理为利用介质由阀芯处小孔进入阀芯与连接之间的密封腔,对阀芯产生二次作用力,进而增大阀门密封保压力。因阀门密封力主要来自介质的作用力,可实现用较低阀门控制力控制较高反向密封保压力的理想阀门。

  • 特点

    1. 实现小口径气缸控制大口径阀门,节约了气源损耗。

    2. 实现较低的控制压力即可推动阀门运行,控制压力要求更低。

    3. 巧妙利用介质自身压力实现自封,介质压力可以达到阀门承压上限。

    4. 外形更加精巧,占用空间更小,也降低了成本


技术参数

工作压力:0-16bar (0-232psi)

控制压力:>4 bar (58psi)

阀体材质:CF8/CF8M

密封材质:FPM, PTFE

介质温度:-10℃ — +180 ℃ (PTFE常温型)

环境温度:-10℃ — +80℃

控制形式:单作用常闭

控制介质:洁净的压缩空气或中性气体

适用介质:水、酒精、油、气体或液体,有机溶剂等非粘稠介质

泄漏等级:DIN EN 12266 A级
