Y型角座阀

  • 工作原理

    在非工作状态时,由于弹簧力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

  • 应用范围

    啤酒饮料, 印染, 空分, 制药, 灌装, 化工, 灭菌, 泡塑设备, 环保, 其它...

  • 特点

    1. 下密封结构可减少残留,易于清洗
    2. 流量大、流阻小、无水锤
    3. Y型设计,增加30%流量
    4. 超长使用寿命
    5. 阀杆自动校正,自润滑,免维护
    6. 气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转

技术参数

工作压力:0-16bar(232psi)
控制压力:3-8bar(43.5-116psi)
控制介质:洁净的压缩空气或中性气体
阀体材质:CF8M/CF8
密封材质:PTFE
气缸材质:CF8(28mm-90mm气缸)、AL(125mm气缸)
气缸尺寸:28mm,40mm,50mm,63mm,90mm,125mm
适用介质:水,酒精,油,燃料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液
介质粘度:Max 600mm²/s
介质温度:-10℃一+180℃(PTFE常温型)

                 +25℃一+220℃(PTFE高温型)
环境温度:-10℃一+80℃
控制形式:单作用常闭,常开,双作用常闭,双作用自由态

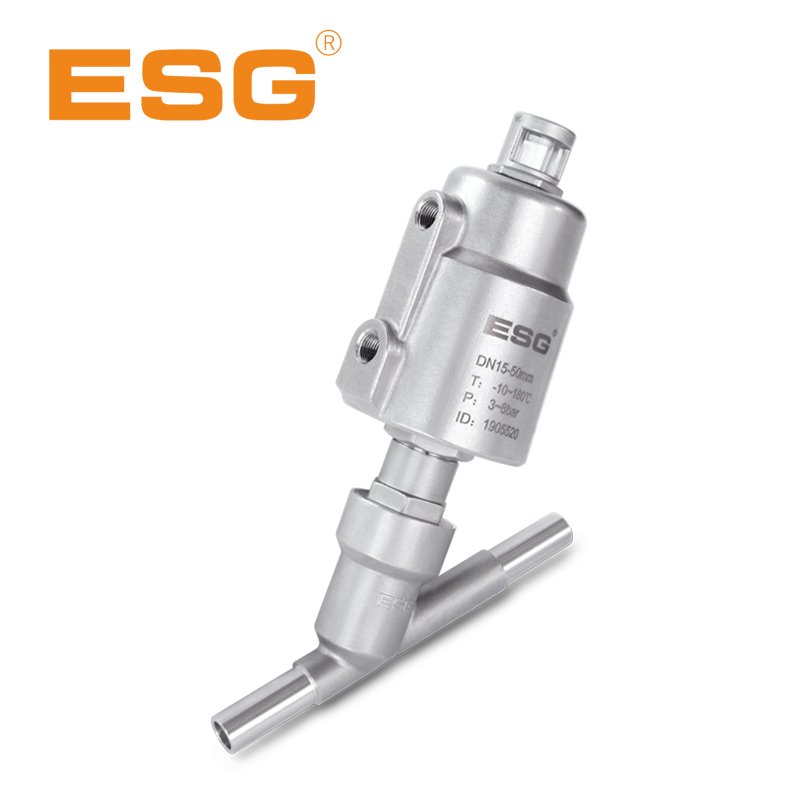

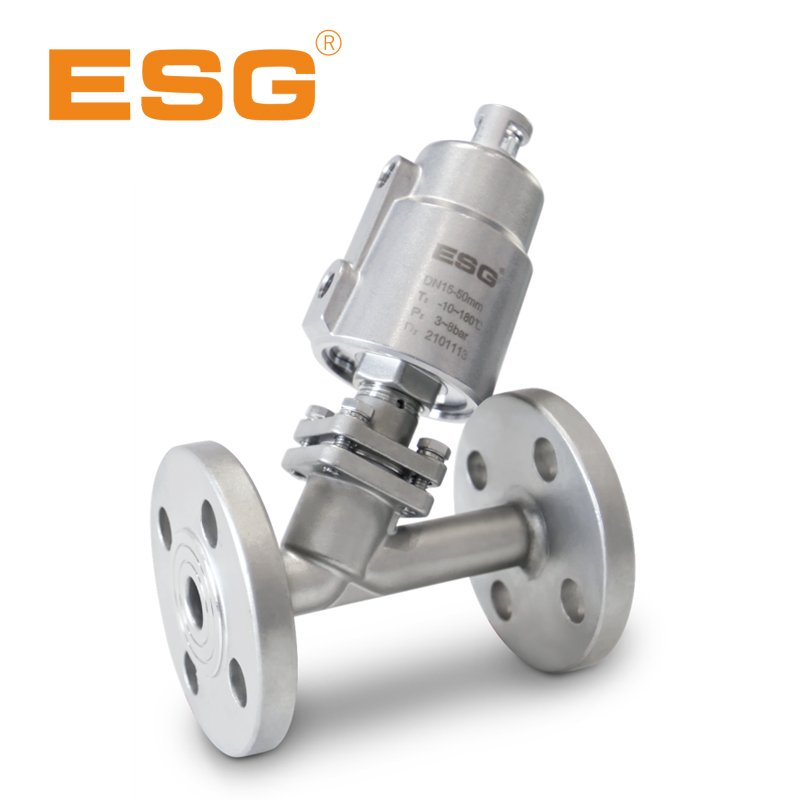

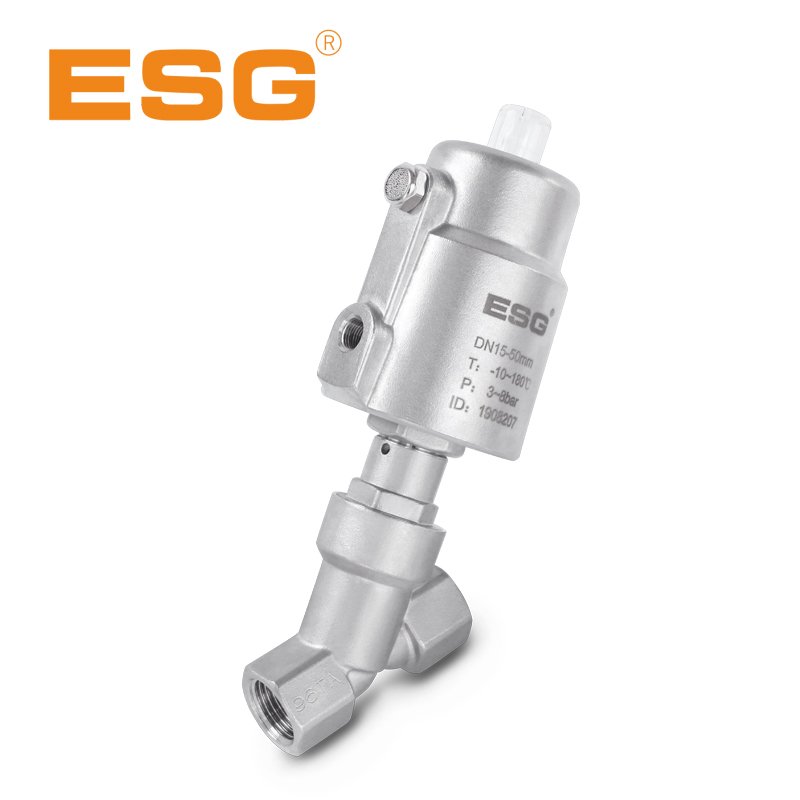

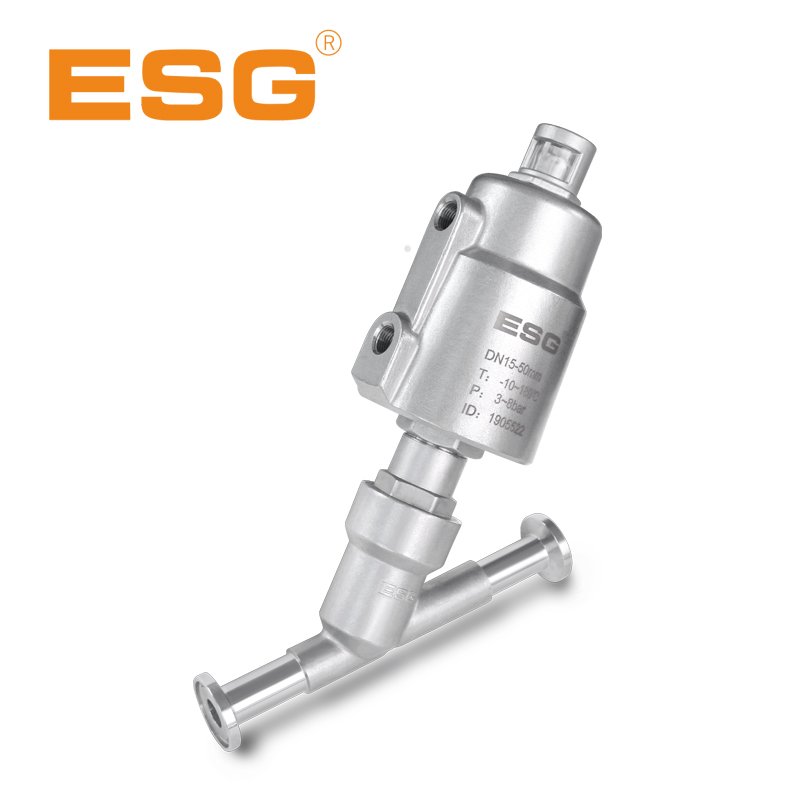

连接形式:螺纹式, ASME BPE焊接式, ASME BPE快装式,法兰式
泄漏等级:DIN EN 12266 A级
