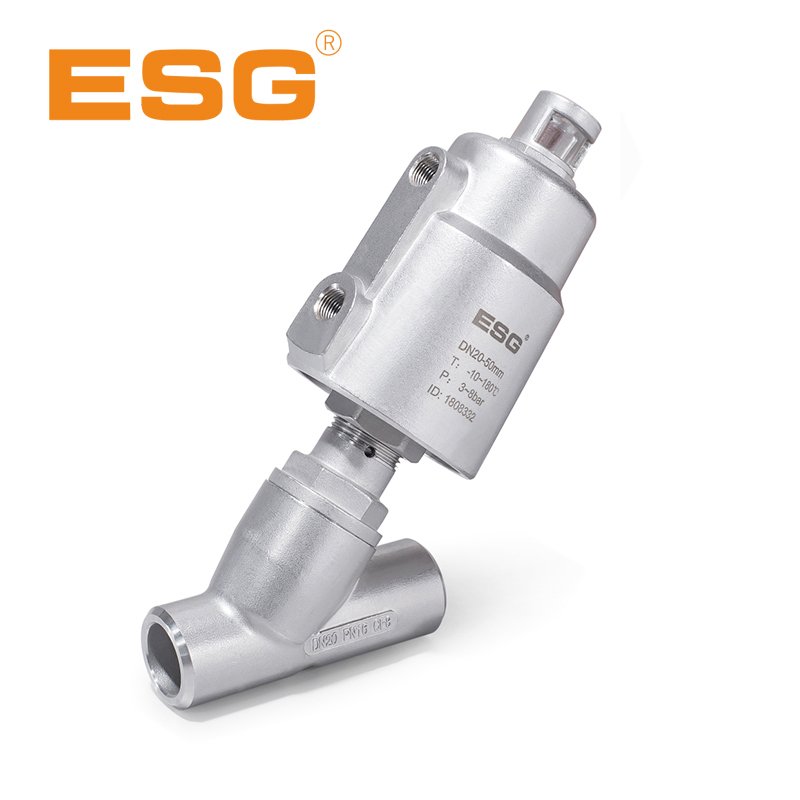

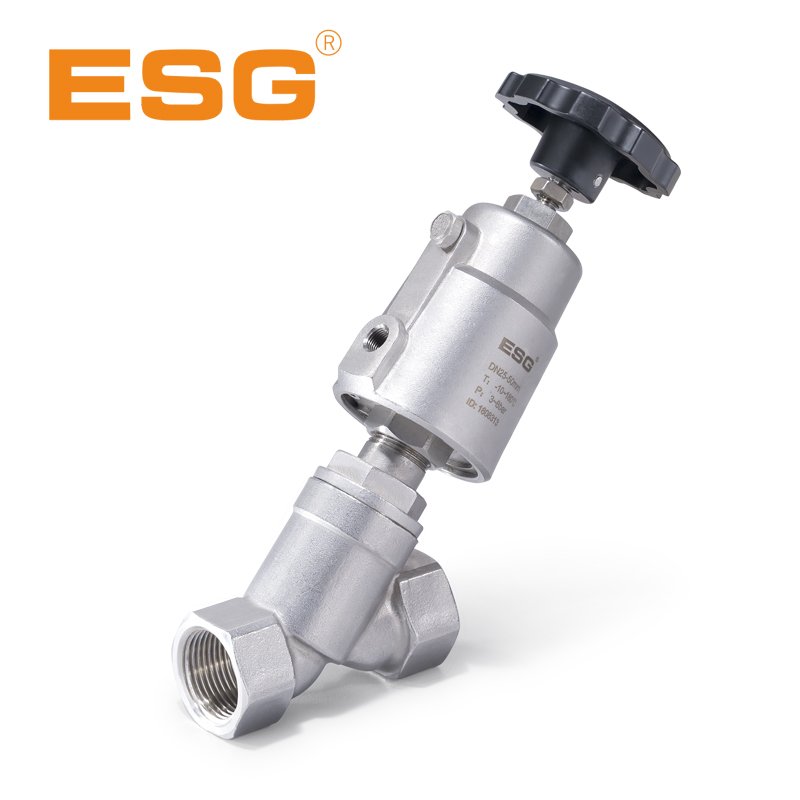

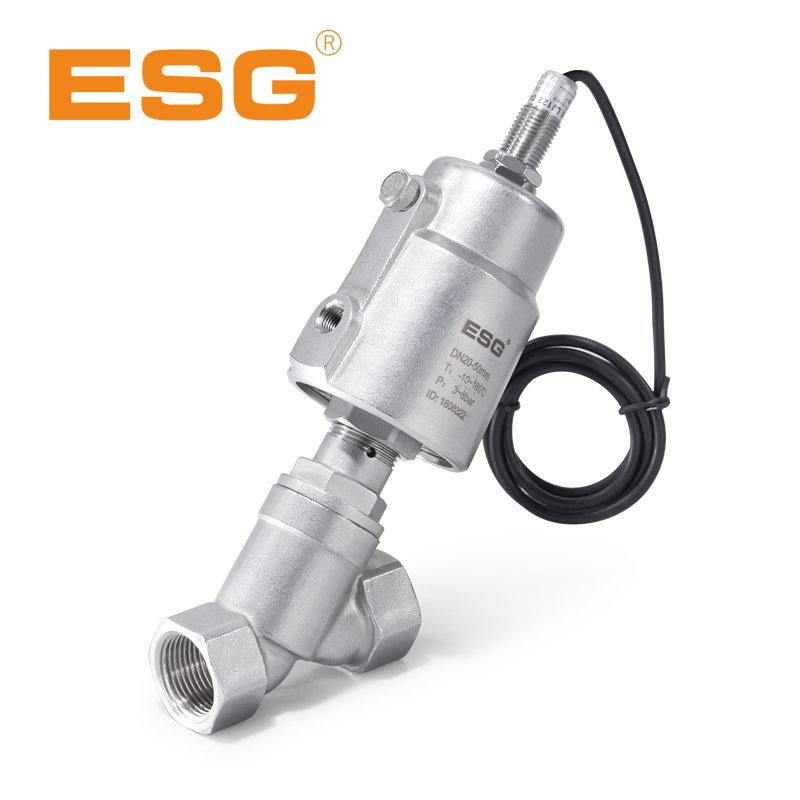

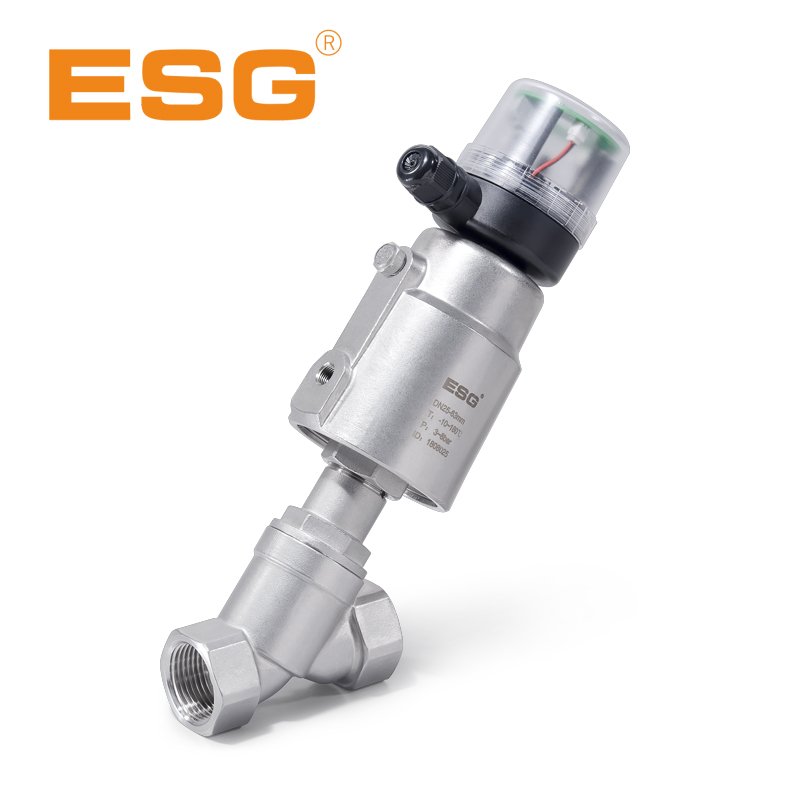

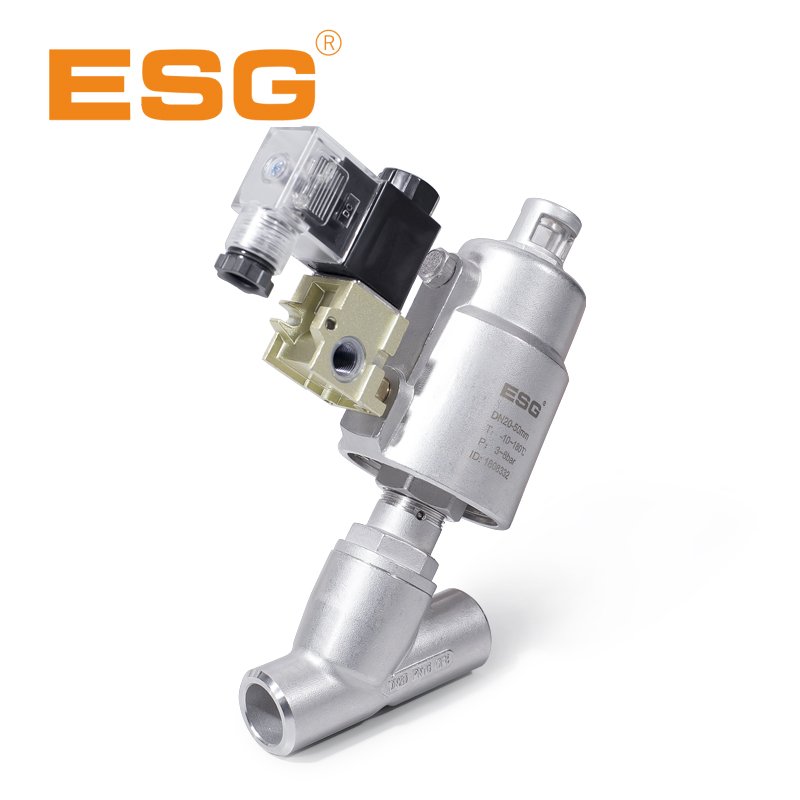

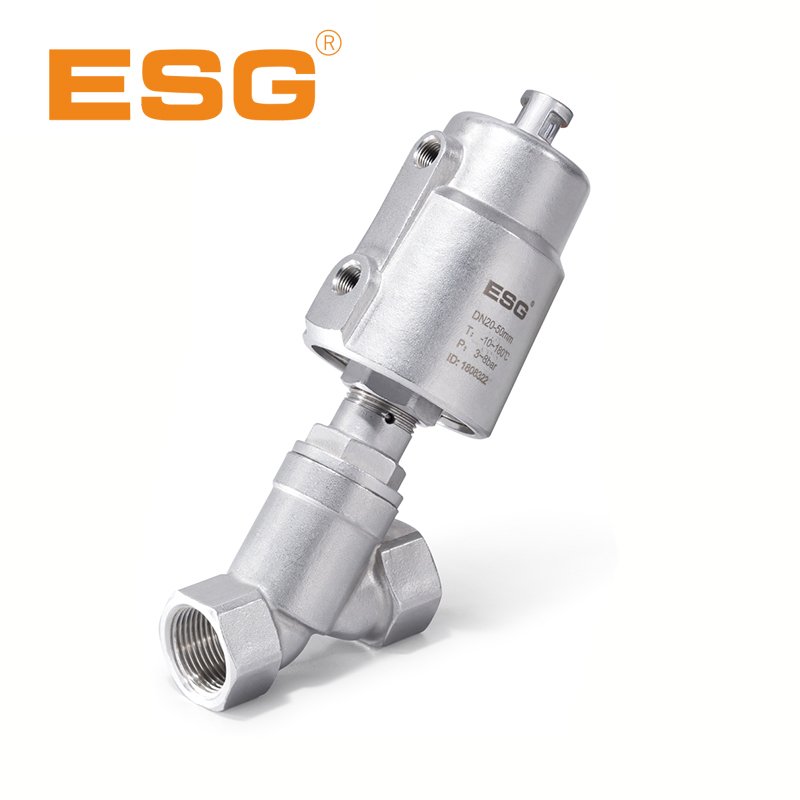

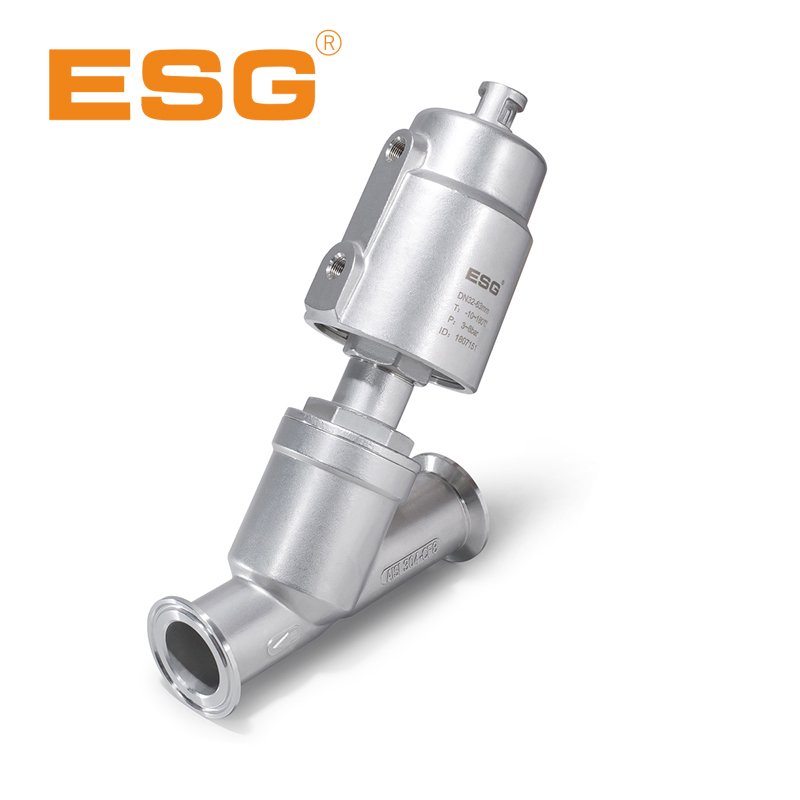

Y型角座阀

  • 工作原理

    在非工作状态时,由于弹簧力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

  • 应用范围

    啤酒饮料, 印染, 空分, 制药, 灌装, 化工, 灭菌, 泡塑设备, 环保, 其它...


  • 特点

    1、流量大、流阻小、无水锤

    2、Y 型设计,增加30%流量

    3、超长使用寿命

    4、阀杆自动校正,自润滑,免维护

    5、气缸采用不锈钢材质,在恶劣的环境中更加优秀,可360°旋转。


技术参数

工作压力:0-16bar(0-232psi)

控制压力:3-8bar(43.5-116psi)

阀体材料:CF8M/CF8

控制介质:洁净的压缩空气或中性气体

阀体材质:CF8M/CF8

密封材质:PTFE

气缸材质:CF8(40mm-90mm气缸)、AL(125mm气缸)

气缸尺寸:40mm,50mm,63mm,90mm,125mm

适用介质:水,酒精,油,燃料,蒸汽,中性气体或液体,

                  有机溶剂,酸碱溶液

介质粘度:Max 600mm2/s

介质温度:-10℃ — +180℃ (PTFE常温型)

                  +25℃ — +220℃ (PTFE高温型)

环境温度:-10℃ — +80℃

控制形式:单作用常闭,常开,双作用常闭,双作用自由态

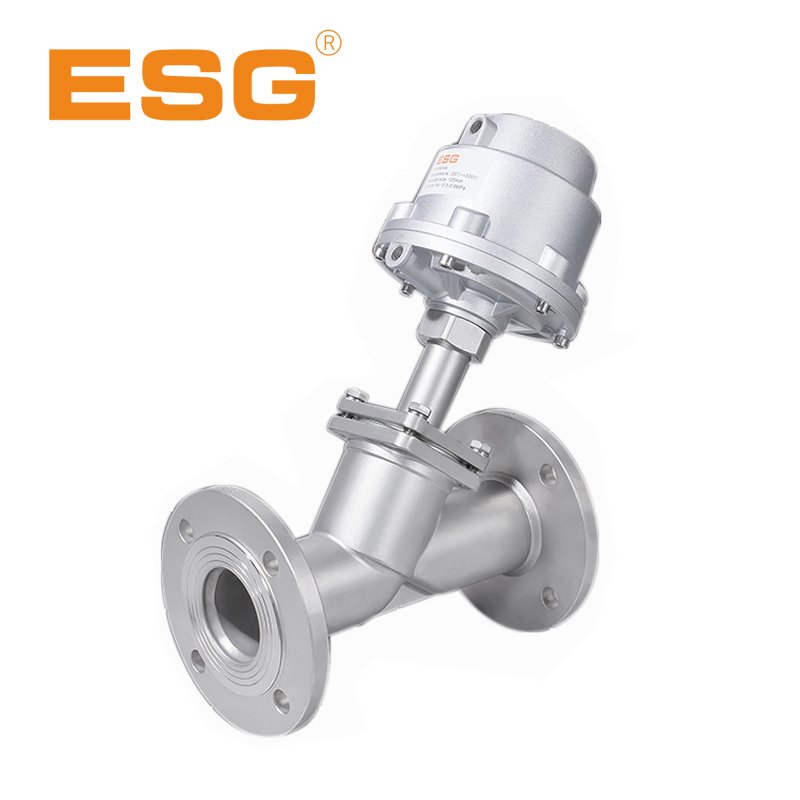

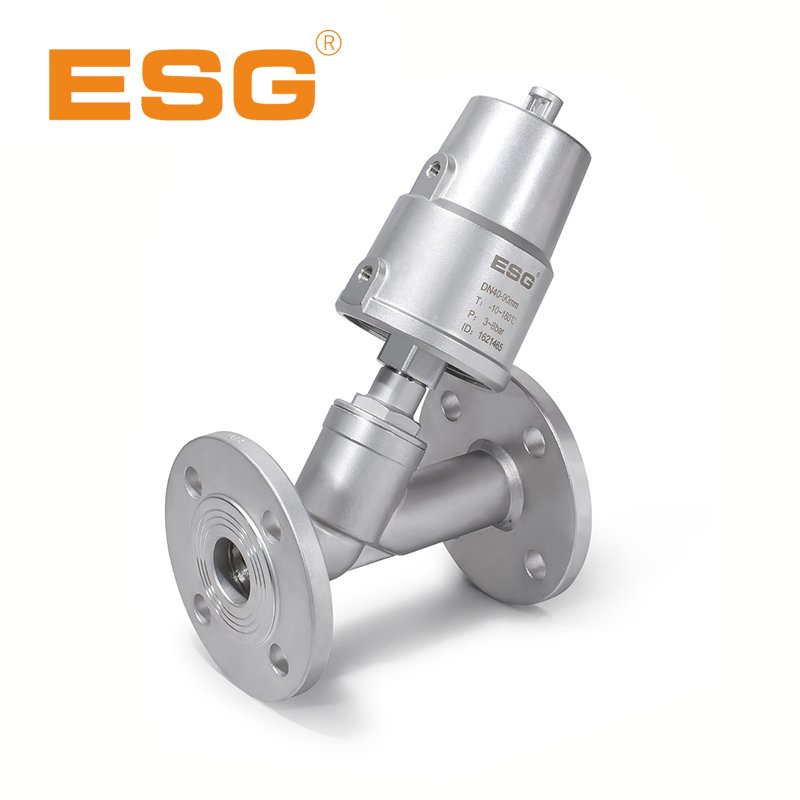

连接形式:螺纹式,焊接式,法兰式,快装式

泄漏等级:DIN EN 12266 A级
